Raspon tlaka i sigurnosna konfiguracija: Kontrolni popis terenskog inženjera za odabir kompresora

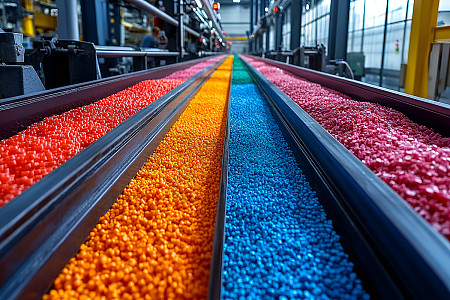

Prošlog kvartala pozvan sam u tvornicu plastike na Tajlandu. Njihova proizvodna linija nije radila 18 sati. Glavni uzrok? Vijčani zračni kompresor koji je tri godine besprijekorno radio odjednom se preko noći zaglavio.

Kad sam izvukao cjepanice, alarm za visoku temperaturu se aktivirao - ali toplinski senzor nikada nije bio spojen u krug za isključivanje u nuždi. Kompresor je radio dok se rotor nije zavario za kućište.

Taj incident nije bio kvar stroja. Bio je to kvar konfiguracije.

Tijekom godina vidio sam slične priče diljem svijeta — od petrokemijskih pogona na Bliskom istoku do tvornica za preradu hrane u Europi. Zajednička nit je rijetko tip kompresora. To je gotovo uvijek propust u sigurnosnoj konfiguraciji u odnosu na stvarni radni tlak.

Ovaj vodič nije teorijski rad. To je praktičan kontrolni popis sastavljen od stvarnih kvarova, pokrivanjavijčani zračni kompresor, visokotlačne klipne i centrifugalne jedinice, tako da možete uskladiti prave zaštitne slojeve s vašim određenim rasponom tlaka.

Raspon niskog tlaka (do 15 bara / 220 psi) — Skriveni rizici u "jednostavnim" sustavima

Ovo je najčešći pojas pritiska ivijčani zračni kompresordominira ovim prostorom. Budući da se ovi sustavi smatraju "standardnim", mnogi operateri pretpostavljaju da je osnovna zaštita dovoljna. U praksi vidim tri praznine koje se ponavljaju:

1. Temperaturna logika, ne samo temperaturne sklopke

Mnogi vijčani kompresori osnovnog modela koriste jednostavan bimetalni temperaturni prekidač. Isključuje se na 120°C, ali do tada se ulje već koksiralo. Pravilno konfiguriran vijčani zračni kompresor trebao bi uključivati ​​PT100 RTD senzor s ožičenom logičkom blokadom—a ne samo meki alarm u PLC-u. Kontroler mora fizički prekinuti napajanje na 110°C i zahtijeva ručno resetiranje. Ova jedina značajka sprječava 70% prijevremenih kvarova rotora s kojima se susrećem u cijelom svijetu.

2. Nadzor diferencijalnog tlaka na filteru ulja

Začepljen filter ulja izgladnjuje ležajeve. Većina sklopova kompresora nadzire samo konačni tlak pražnjenja. Ali dobro određenvijčani zračni kompresortrebao bi imati delta-P prekidač preko filtera ulja. Kada razlika tlaka prijeđe 2,5 bara, regulator bi trebao označiti servisno upozorenje prije nego što se premosni ventil otvori i nefiltrirano ulje cirkulira. Ovo je jeftini dodatak koji se isplati u jednom izbjegnutom remontu.

3. Provjera fazne zaštite i rotacije

Vidio sam oštećenje obrnute rotacije u Indoneziji, Nigeriji i Brazilu—uvijek nakon ponovnog uključivanja napajanja na lokaciji. Pravilno konfiguriran vijčani kompresor mora sadržavati relej slijeda faza koji fizički sprječava pokretanje ako je rotacija neispravna. Ovo nije izborno; to je temeljni sloj koji bi trebao biti naveden u svakoj narudžbenici.

Za niskotlačni rad, dvostruki vijčani zračni kompresor s ove tri zaštite nudi najbolju ravnotežu pouzdanosti i sigurnosti. Ne prihvaćajte paket koji nema ožičenu toplinsku i faznu zaštitu, bez obzira na povoljnu cijenu.

Raspon srednjeg tlaka (15–40 bara / 220–580 psi) — Upravljanje toplinskim kaskadama u klipnim kompresorima

Čim prijeđete 15 bara, tržište se pomiče prema višestupanjskim klipnim kompresorima. Sigurnosni izazov ovdje nije samo zadržavanje tlaka – to je upravljanje toplinskim gradijentom.

Prije nekoliko godina istraživao sam požar u tvornici PET preformi u Indiji. Dvostupanjski klipni kompresor doživio je blokiran međuhladnjak. Temperatura drugog stupnja pražnjenja porasla je na 230°C, zapalivši naslage ugljika u ispusnom ventilu. Plamen je bljesnuo natrag u kućište radilice.

Istraga je otkrila da je kompresor pratio samo konačnu temperaturu ispuštanja. Međufaza nije imala neovisnu zaštitu.

Za srednjetlačne klipne jedinice preporučujem tri sigurnosna sloja o kojima se ne može pregovarati:

•  Neovisno praćenje temperature na svakom stupnju kompresije.Svaki ispust cilindra mora imati vlastiti termoelement, a PLC mora pokrenuti gašenje ako bilo koji stupanj premaši projektirano ograničenje—ne samo krajnji izlaz.
• Mehanički sigurnosni ventili s pokazivačima.U visokotlačnim uslugama, sigurnosni ventili se mogu podići i ponovno namjestiti, ali se ne uspijevaju potpuno zatvoriti, uzrokujući mikro-curenja. Odredite ventile s polugom za podizanje i vizualnim indikatorom kako bi operateri mogli potvrditi je li ventil popustio. Ovo je osobito važno na udaljenim ili nenadziranim mjestima.
• Automatizirani odvodi kondenzata s ručnim podupiranjem.Vlaga je neizbježna kod kompresije srednjeg tlaka. Automatski odvodi kvare—vidio sam kako svici solenoida izgaraju u vlažnom okruženju. Svaki automatski odvod trebao bi biti podržan ručnim izolacijskim i odvodnim ventilom, s pisanim postupkom za tjednu ručnu provjeru.

Raspon visokog tlaka (iznad 40 bara / 580 psi) — API standard kao vaša osnova

Za primjene koje prelaze 40 bara—stanice za punjenje plina, ispitivanje cjevovoda ili visokotlačno povećanje dušika—sigurnosna konfiguracija prelazi s najbolje prakse na inženjerske kodove. U ovoj se areni vijčani zračni kompresor rijetko koristi; preuzimaju klipne ili dijafragmske jedinice. Međutim, sigurnosna se načela preklapaju.

Na temelju API 618 (klipni kompresori) i ASME B31.3 zahtjeva za cjevovode, evo što svaki visokotlačni paket mora sadržavati:

1. Dvostruka zaštita od nadtlaka u seriji.Jedan sigurnosni ventil nije dovoljan. Konfiguracija bi trebala uključivati ​​primarni sigurnosni ventil postavljen na 5% iznad radnog tlaka, i sekundarni ventil postavljen na 8%, ispuštanje u siguran odzračni kolektor. Ova suvišnost spriječila je katastrofalne lomove u dva pogona s kojima sam radio u Sjedinjenim Državama.

2. Praćenje vibracija i pada šipke.Visokotlačni klipni kompresori doživljavaju značajna mehanička opterećenja. Toplo preporučam

•  Sonde za mjerenje blizine na svakoj vodilici križne glave za otkrivanje istrošenosti prstena jahača
•  Pretvarači vibracija na svakoj glavi cilindra, s logikom isključivanja ako brzina prijeđe 25 mm/s

3. Tlak ulja u kućištu radilice s niskim isključivanjem.U radu pod visokim tlakom, tlak ulja održava ležajeve i također upravlja rasterećenjima za kontrolu kapaciteta. Prekidač niskog tlaka ulja koji odmah isključuje vozač je obavezan—ne svjetlo upozorenja, već fizički relej za isključivanje.

Centrifugalni kompresori — zaštita od prenapona je zaštita osoblja

Centrifugalni kompresori rade na vrlo velikim brzinama, često s velikim impelerima. Najopasniji sigurnosni događaj nije nadtlak - to je udar.

Kada centrifugalni kompresor ima udare, rotor se može aksijalno pomaknuti za nekoliko milimetara u milisekundi. Rezultirajuće vibracije mogu puknuti odvodne cijevi. Vidio sam prenaponski događaj u europskoj kemijskoj tvornici koji je smicao prirubnicu od nehrđajućeg čelika od 10 inča.

Za centrifugalne jedinice, o ovim sigurnosnim značajkama se ne može pregovarati:

•  Kontrola protiv prenapona s namjenskim brzodjelujućim ispušnim ventilima.Vrijeme odziva ventila mora biti ispod 1 sekunde. Kada specificirate, tražite od dobavljača izvješće o ispitivanju odziva na korak ventila. Ako to ne mogu pružiti, smatrajte to crvenom zastavom.
•  Nadzor aksijalnog položaja (istrošenost potisnog ležaja).Potrebno je ugraditi dvije neovisne blizinske sonde za mjerenje pomaka osovine. Ako aksijalno pomicanje premaši 0,3 mm (ovisno o dizajnu rotora), sustav mora započeti kontrolirano isključivanje prije nego što potisni ležaj otkaže.
• Suhe plinske brtve s nadzorom protoka ventila.Za primjene s opasnim plinovima standardne su tandem suhe plinske brtve. Ali prava sigurnost je u mjeraču protoka otvora za curenje. Postupno povećanje protoka otvora za ventilaciju ukazuje na pogoršanje brtve i daje tjedne ranog upozorenja—ako je nadzor instaliran i ima trend.

Tri univerzalna sigurnosna pravila — bez obzira koju vrstu kompresora odabrali

Na svakom mjestu koje sam posjetio diljem svijeta - bilo da se radi o vijčanom zračnom kompresoru u australskom rudniku, klipnom kompresoru u ruskom plinskom postrojenju ili centrifugalnoj jedinici u njemačkoj rafineriji - ova tri pravila vrijede:

1.  Ručni izolacijski ventili na izlazu kompresora.Elektronička isključivanja mogu zakazati. Fizički kuglasti ventil ili zasun na ispusnoj prirubnici daje operaterima mogućnost izolacije kompresora od sustava tijekom hitnih slučajeva, čak i ako kontrolni sustav ne reagira.
2. Kontrolno staklo na podmazanim sustavima.Za vijčane kompresore natopljene uljem, kontrolno staklo povratnog voda za ulje je jednostavan, zanemaren sigurnosni uređaj. Ako ne vidite da ulje teče tijekom rada pod opterećenjem, vod za uklanjanje ulja je blokiran. Bez te vizualne potvrde, kompresor će postupno gubiti ulje, što dovodi do nestajanja ležajeva. Preporučujem da kao standardnu ​​stavku navedete kontrolno staklo na svakom uljnom vijčanom zračnom kompresoru.
3.  Zapisi kalibracije za svaki senzor tlaka i temperature.Ne mogu ovo dovoljno naglasiti. Senzor koji očitava nisku temperaturu od 5°C porazit će cijelu vašu sigurnosnu konfiguraciju. Osigurajte da vaš dobavljač dostavi tvorničke kalibracijske certifikate sljedive međunarodnim standardima (ISO 17025). Štoviše, planirajte godišnju ponovnu kalibraciju—ovo je najisplativije sigurnosno ulaganje koje možete napraviti.

Donošenje konačnog izbora — Matrica odluka temeljena na vašoj dužnosti

Ako ste u fazi planiranja nove kompresorske stanice, evo pojednostavljenog okvira koji dijelim s klijentima tijekom procjene lokacije:

Zašto je ovo važno — osim usklađenosti

Radio sam na kompresorskim sustavima na šest kontinenata. Najuspješniji operateri sigurnosnu konfiguraciju ne smatraju troškom. Oni to smatraju osiguranjem koje se isplaćuje u neprekidnom radu, predvidljivosti održavanja i povjerenju osoblja.

Ispravno konfiguriran vijčani zračni kompresor s odgovarajućom termičkom i filtarskom zaštitom će trajati tri do pet godina duže od loše konfigurirane jedinice, uz 40% manje neplaniranih zaustavljanja. Klipni kompresor s dobrim instrumentima upozorit će vas na kvar međuhladnjaka tjednima prije nego što postane opasnost od požara. Centrifugalna jedinica zaštićena od prenapona očuvat će vaše cijevi netaknutima cijelih 20 godina predviđenog životnog vijeka

Tu smo da vam pomognemo da sve ispravite

Svaka kompresorska soba je drugačija. Temperatura okoline na gradilištu, kvaliteta vode za hlađenje, dostupna snaga, pa čak i radne navike utječu na konačnu sigurnosnu konfiguraciju.

Ako trenutno procjenjujete avijčani zračni kompresor, visokotlačni klipni sustav ili centrifugalna jedinica za određeni projekt, pozivam vas da podijelite svoje radne parametre—vrstu plina, potrebni tlak, brzinu protoka i uvjete na gradilištu.

Osigurat ćemo besplatni pregled sigurnosne konfiguracije:

•  Usporedite svoj predloženi paket s međunarodnim standardima (API, ASME, PED)
•  Utvrdite sve praznine u zaštiti u odnosu na vaš raspon tlaka
• Preporučite specifične senzore, ventile ili nadogradnje upravljačke logike s procijenjenim povratom ulaganja

Upotrijebite obrazac za upit u nastavku ili pošaljite izravnu poruku s predmetom "Safety Config."Osobno pregledavam svaki zahtjev i odgovorit ću u roku od 24 sata s prilagođenom tehničkom napomenom.
